光譜共焦位移感測器

膜厚儀系列

▶ 產品介紹
專為塗膠測厚設計
使用多個稜鏡色散零件，較其它色散原理光能利用率高2倍以上。線性度高2倍以上。

極高解析度
僅需要一個控制器就可以支援8台探頭同步測量，大大節省成本。

配合掃描平台
輕鬆應對各種物體表面形狀及透明材質
下載產品介紹
▶ 產品特色

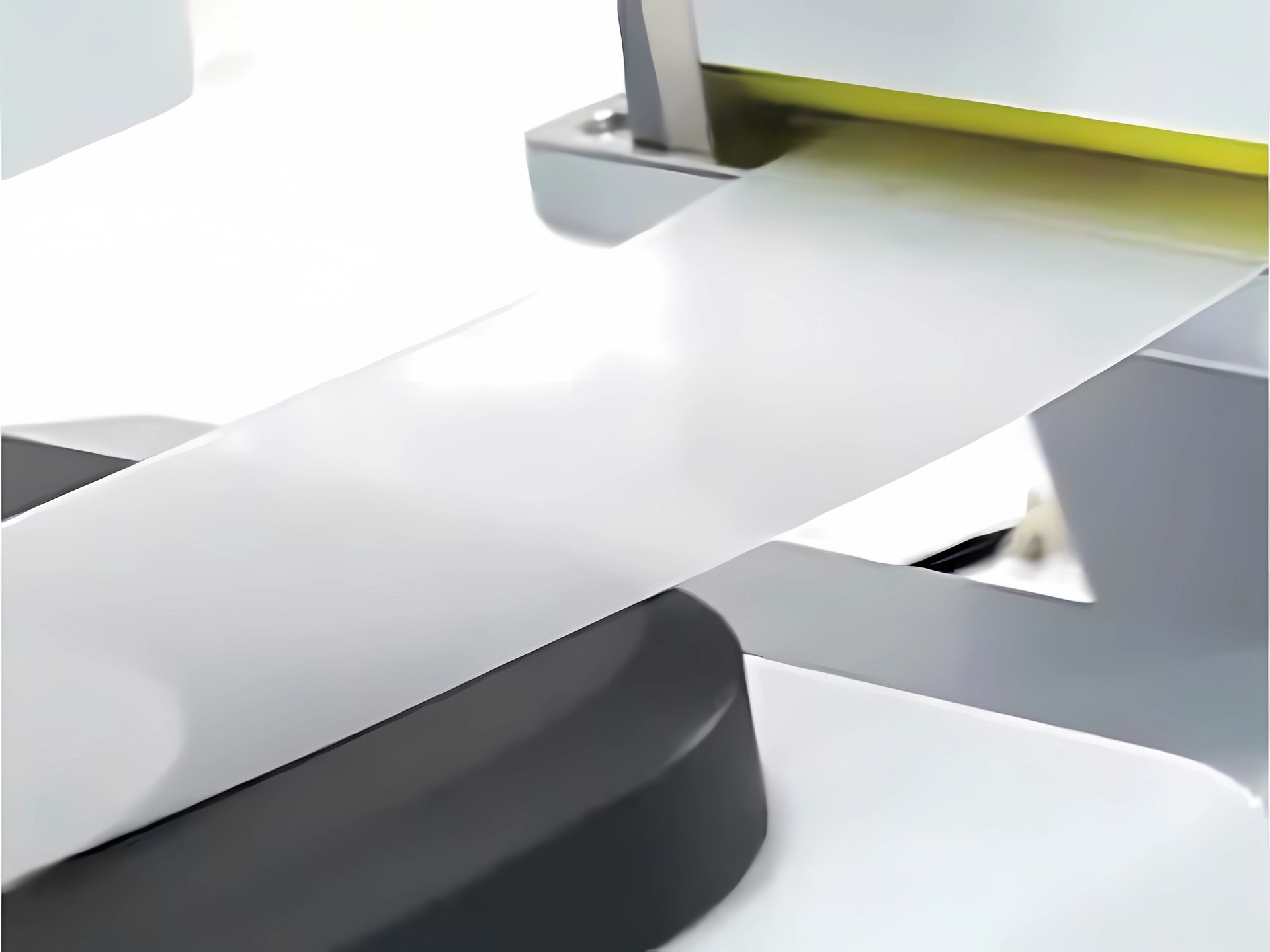

半透明薄膜厚度測量

新材料多層薄膜測量

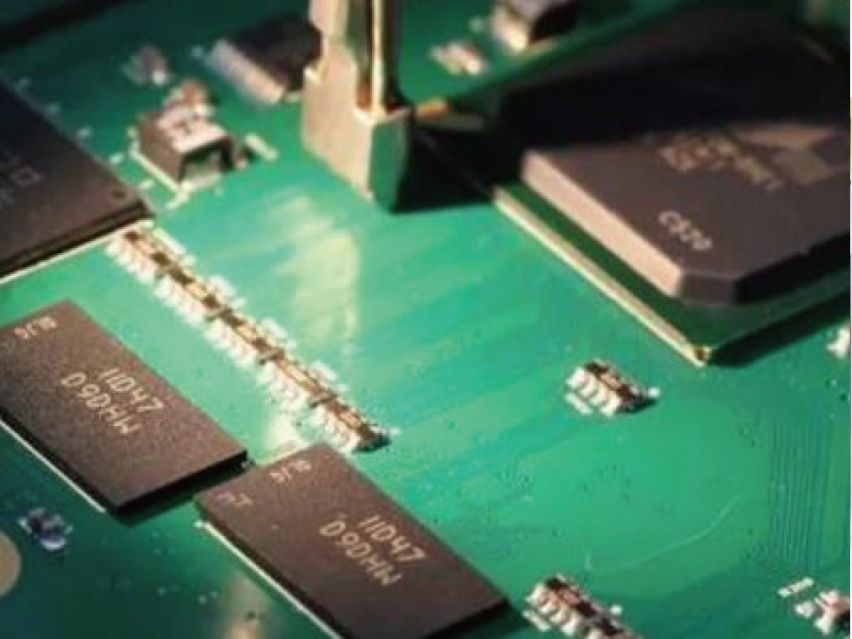

塗膠厚度檢測

▶ 產品規格
型號 HUNSON-W025 HUNSON-W036 HUNSON-W045 HUNSON-W081
波長範圍 250-800nm 365-1000nm 450-750nm 810-910nm
厚度範圍 0.01-50um 0.02-70um 0.05-150um 0.05-300um
厚度範圍 0.1nm 0.1nm 1nm 10nm
薄膜模式偏差 0.1nm 0.1nm 0.1nm 0.1nm
厚膜模式偏差 0.015um 0.015um 0.015um 0.015um
入射角 正入射 正入射 正入射 正入射
膜層層數 1-100層 1-100層 1-100層 1-100層
樣品材料 透明或半透明 透明或半透明 透明或半透明 透明或半透明
測量模式 反射/對射 反射/對射 反射/對射 反射/對射
光板尺寸 200um*20um 200um*20um 200um*20um 200um*20um
是否在線 支援在線 支援在線 支援在線 支援在線
掃描選擇 XY可選 XY可選 XY可選 XY可選
電源模組 12V3A，P1J: 標準插頭，2.1ΦX5.5ΦX11mm 12V3A，P1J: 標準插頭，2.1ΦX5.5ΦX11mm 12V3A，P1J: 標準插頭，2.1ΦX5.5ΦX11mm 12V3A，P1J: 標準插頭，2.1ΦX5.5ΦX11mm
加密狗 軟體加密狗(USB-KEY) 軟體加密狗(USB-KEY) 軟體加密狗(USB-KEY) 軟體加密狗(USB-KEY)
USB 訊號線 TypeB(膜厚儀端)-TypeA(PC端) TypeB(膜厚儀端)-TypeA(PC端) TypeB(膜厚儀端)-TypeA(PC端) TypeB(膜厚儀端)-TypeA(PC端)
訊號線 相機/同軸鏡頭為選配零件 相機/同軸鏡頭為選配零件 相機/同軸鏡頭為選配零件 相機/同軸鏡頭為選配零件
光纖接頭 SMA905 SMA905 SMA905 SMA905

HNMER2-G-P系列PoE相機

▶ 系列特點
  • 40萬~2000萬圖元
  • 幀率最高可達302fps
  • 支持GEN<i>CAM™和GigE Vision®
  • 千兆乙太網介面，支援Power over Ethernet (PoE)
  • 光耦隔離的1入1出 I/O，2路可程式設計GPIO
  • 結構緊湊，小巧輕便，堅固耐用
  • 價格極具競爭力
▶ 產品規格
型號 解析度(H×V) 幀率FPS 感測器 像元尺寸 圖元深度 顏色
HNMER2-041-302GM/C-P 720 × 540 302 fps 1/2.9" Sony IMX287全局快門CMOS 6.9μm × 6.9μm 8/12bits 黑白/彩色
HNMER2-160-75GM/C-P 1440 × 1080 75 fps 1/2.9" Sony IMX273全局快門CMOS 3.45μm × 3.45μm 8/12bits 黑白/彩色
HNMER2-202-60GM/C-P 1600 × 1200 60 fps 1/1.8" Teledyne e2v EV76C570全局快門 CMOS 4.5μm ×4.5μm 8/10bits 黑白/彩色
HNMER2-231-41GM/C-P 1920 × 1200 41 fps 1/1.2" Sony IMX249全局快門CMOS 5.86μm × 5.86μm 8/10bits 黑白/彩色
HNMER2-302-37GM/C-P 2048 × 1536 37.4 fps 1/1.8" Sony IMX265全局快門CMOS 3.45μm × 3.45μm 8/10bits 黑白/彩色
HNMER2-503-23GM/C-P 2448 × 2048 23.5 fps 2/3" Sony IMX264全局快門CMOS 3.45μm × 3.45μm 8/10bits 黑白/彩色
HNMER2-630-18GM/C-P 3088 × 2064 18 fps 1/1.8" Sony IMX178全局快門CMOS 2.4μm × 2.4μm 8/12bits 黑白/彩色
HNMER2-1220-9GM/C-P 4024 × 3036 9.63 fps 1/1.7" Sony IMX226 滾動快門CMOS 1.85μm × 1.85μm 8/12bits 黑白/彩色
HNMER2-2000-6GM/C-P 5496 × 3672 5.8 fps 1" Sony IMX183 滾動快門CMOS 2.4μm × 2.4μm 8/12bits 黑白/彩色

HNME2P-G-P PRO系列PoE相機

▶ 系列特點
  • 40萬~2000萬圖元
  • 幀率最高可達302fps
  • 支持GEN<i>CAM™和GigE Vision®
  • 千兆乙太網介面，支援Power over Ethernet (PoE)
  • 光耦隔離的1入1出 I/O，2路可程式設計GPIO
  • 結構緊湊，小巧輕便，堅固耐用
  • 價格極具競爭力
▶ 產品規格
型號 解析度(H×V) 幀率FPS 感測器 像元尺寸 圖元深度 顏色
HNME2P-560-21GM/C-P 2600 × 2160 21 fps 1/2'' GMAX2505 全局快門 CMOS 2.5μm × 2.5μm 8/12bits 黑白/彩色
HNME2P-900-13GM/C-P 4200 × 2160 13 fps 2/3" GMAX2509 全局快門 CMOS 2.5μm × 2.5μm 8/12bits 黑白/彩色
HNME2P-1230-9GM/C-P 4096 × 3000 9 fps 1.1" Sony IMX304 全局快門 CMOS 3.45μm × 3.45μm 8/12bits 黑白/彩色
HNME2P-1840-6GM/C-P 4496 × 4096 6.4 fps 1" GMAX2518 全局快門 CMOS 2.5μm × 2.5μm 8/12bits 黑白/彩色
HNME2P-2621-4GM/C-P 5120 × 5120 4.5 fps 1.1" GMAX0505全局快門 CMOS 2.5μm × 2.5μm 8/12bits 黑白/彩色
