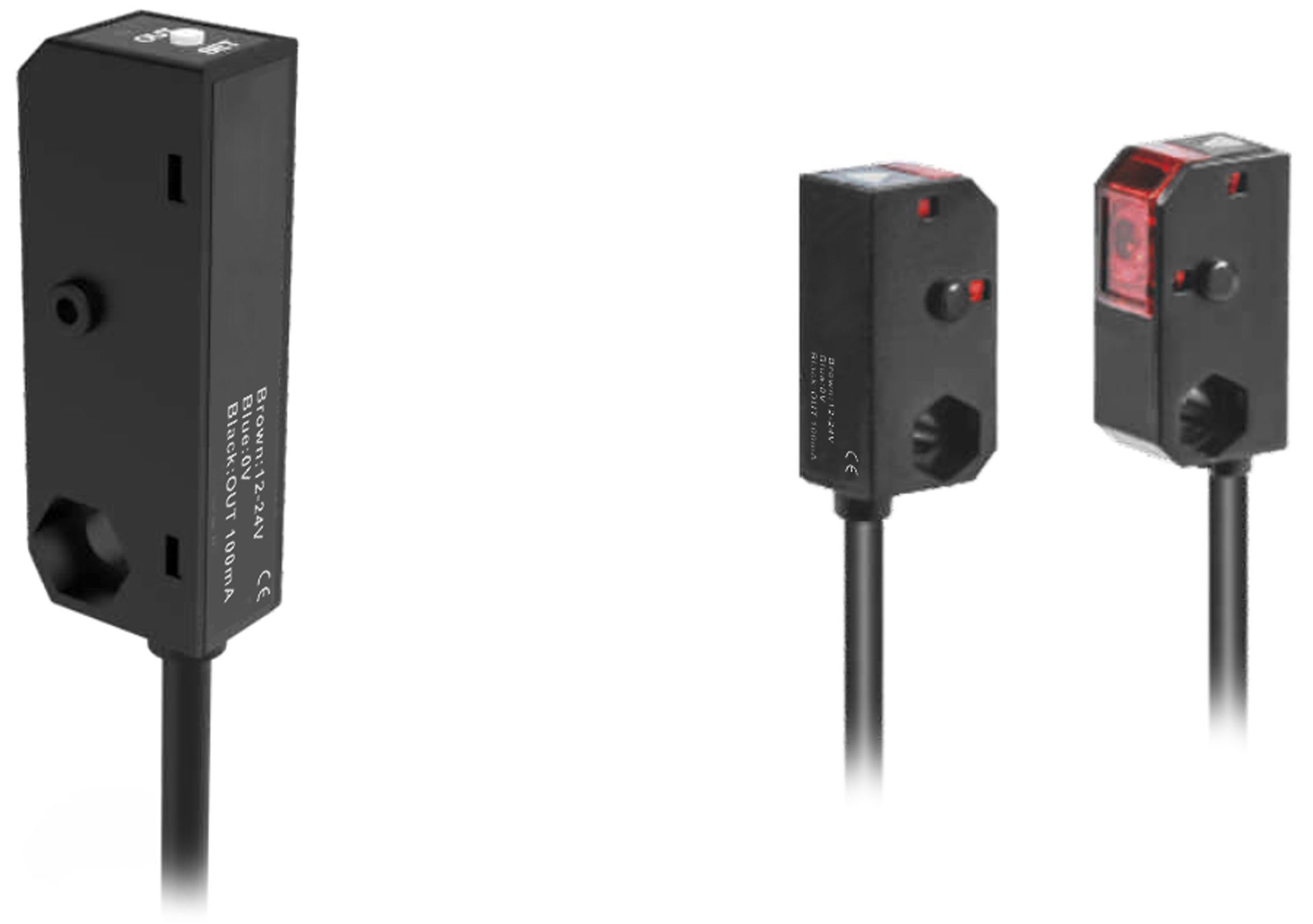

自動化感測器
▶ 產品規格
| 種類 | 對射型 | 反射型 |
|---|---|---|
| 產品型號 | HKP-TN152 | HKP-DN031 |
| 檢測距離 | 1500mm | 130mm MAX（可調） |
| 最⼩檢測物體 | 不透明物體：6mm min | 3mm min |
| 應差距離 | 檢測距離的25%以下 | 檢測距離的25%以下 |
| 光源 | 紅外光 | 紅外光 |
| 電源電壓 | DC 12-24V,(P-P)±10% MAX | DC 12-24V,(P-P)±10% MAX |
| 消耗電流 | 投光器：10mA max；受光器：10mA max | 10mA max |
| 保護電路 | 短路保護 | 短路保護 |
| 響應時間 | 1ms max | 1ms max |
| 控制輸出 | NPN開路集電極晶體管（NO/NC可選）：外加電壓：DC 30V max 最⼤流入電流：50mA max；殘留電壓：2V max) | NPN開路集電極晶體管（NO/NC可選）：外加電壓：DC 30V max 最⼤流入電流：50mA max；殘留電壓：2V max) |
| 環境照度 | ⽩熾燈：3000 lx max | ⽩熾燈：3000 lx max |
| 環境溫度 | ⼯作時：-25-+55℃；保存時：-30-+70℃（不結露不結冰) | ⼯作時：-25-+55℃；保存時：-30-+70℃（不結露不結冰) |
| 環境濕度 | 35-85%RH（不結露不結冰） | 35-85%RH（不結露不結冰） |
| 絕緣電阻 | 20MΩ min（DC500V） | 20MΩ min（DC500V） |
| 耐受電壓 | AC1000V 50/60Hz 1min | AC1000V 50/60Hz 1min |
| 振動耐久 | 10-55Hz 雙振幅 1.5mm，X、Y、Z各向2H | 10-55Hz 雙振幅 1.5mm，X、Y、Z各向2H |
| 冲擊耐久 | 加速度 500m/s²(約50G) XYZ各⽅向3次 | 加速度 500m/s²(約50G) XYZ各⽅向3次 |
| 保護構造 | IEC標準: IP60 | IEC標準: IP60 |
| 外殼 | 安裝⽀架、螺絲、螺⺟ | 安裝⽀架、螺絲、螺⺟ |
| 檢測⾯ | PBT | PBT |
| 配件 | 變性聚芳香酯 | 變性聚芳香酯 |
| 重量 | 50g | 25g |
方型光電感測器
▶ 產品特色
此系列光電開關體積適中，⽽且放⼤器內建，可適⽤⼤部分空間安裝，對射反射選擇多樣，配有明顯指⽰燈，⼯作狀態⼀⽬了然，內部電路⾼度整合可靠度⾼，靈敏度及L/D ON可調，使⽤⽅便！
▶ 產品規格
| 產品型號 | HX-FV30N/P | HX-F80N/P | HX-R3MN/P | HX-T10MN/P |
|---|---|---|---|---|
| 檢測距離 | 漫反射20-200mm | 漫反射800mm | 回歸反射3m | 透過型10m |
| 檢測標準物體 | ⽩⾊無光澤紙 | ⽩⾊無光澤紙 | φ 50mm以上透明體、半透明體、不透明體 | φ 50mm以上透明體、半透明體、不透明體 |
| 應差距離 | 檢測距離的10%以下 | 檢測距離的10%以下 | 檢測距離的10%以下 | 檢測距離的10%以下 |
| 光源 | 紅⾊LED | 紅⾊LED | 紅外LED | 紅外LED |
| 電源電壓 | DC 12-24V，(P-P)±10% MAX | DC 12-24V，(P-P)±10% MAX | DC 12-24V，(P-P)±10% MAX | DC 12-24V，(P-P)±10% MAX |
| 消耗電流 | 15mA max | 15mA max | 15mA max | 15mA max |
| 保護電路 | 反接及輸出短路保護 | 反接及輸出短路保護 | 反接及輸出短路保護 | 反接及輸出短路保護 |
| 響應時間 | 0.5ms max | 0.5ms max | 1ms max | 1ms max |
| 控制輸出 | NPN開路集電極晶體管（NO/NC可選）：外加電壓：DC 30V max 最⼤流入電流：50mA max；殘留電壓：2V max) | NPN開路集電極晶體管（NO/NC可選）：外加電壓：DC 30V max 最⼤流入電流：50mA max；殘留電壓：2V max) | NPN開路集電極晶體管（NO/NC可選）：外加電壓：DC 30V max 最⼤流入電流：50mA max；殘留電壓：2V max) | NPN開路集電極晶體管（NO/NC可選）：外加電壓：DC 30V max 最⼤流入電流：50mA max；殘留電壓：2V max) |
| 環境照度 | ⽩熾燈：3000 lx max | ⽩熾燈：3000 lx max | ⽩熾燈：3000 lx max | ⽩熾燈：3000 lx max |
| 環境溫度 | ⼯作時：-25-+55℃；保存時：-30-+70℃（不結露不結冰) | ⼯作時：-25-+55℃；保存時：-30-+70℃（不結露不結冰) | ⼯作時：-25-+55℃；保存時：-30-+70℃（不結露不結冰) | ⼯作時：-25-+55℃；保存時：-30-+70℃（不結露不結冰) |
| 環境濕度 | 35-85%RH（不結露不結冰） | 35-85%RH（不結露不結冰） | 35-85%RH（不結露不結冰） | 35-85%RH（不結露不結冰） |
| 絕緣電阻 | 20MΩ min（DC500V） | 20MΩ min（DC500V） | 20MΩ min（DC500V） | 20MΩ min（DC500V） |
| 耐受電壓 | AC1000V 50/60Hz 1min | AC1000V 50/60Hz 1min | AC1000V 50/60Hz 1min | AC1000V 50/60Hz 1min |
| 振動耐久 | 10-55Hz 雙振幅 3mm，X、Y、Z各向2H | 10-55Hz 雙振幅 3mm，X、Y、Z各向2H | 10-55Hz 雙振幅 3mm，X、Y、Z各向2H | 10-55Hz 雙振幅 3mm，X、Y、Z各向2H |
| 冲擊耐久 | 加速度 500m/s²(約50G) XYZ各⽅向3次 | 加速度 500m/s²(約50G) XYZ各⽅向3次 | 加速度 500m/s²(約50G) XYZ各⽅向3次 | 加速度 500m/s²(約50G) XYZ各⽅向3次 |
| 保護構造 | IEC標準: IP50 | IEC標準: IP50 | IEC標準: IP50 | IEC標準: IP50 |
| 外殼 | ABS | ABS | ABS | ABS |
| 檢測⾯ | 變性聚芳香酯 | 變性聚芳香酯 | 變性聚芳香酯 | 變性聚芳香酯 |
| 配件 | 安裝螺私、螺⺟ | 安裝螺私、螺⺟ | 安裝螺私、螺⺟ | 安裝螺私、螺⺟ |
| 重量 | 55g | 55g | 55g | 55g |

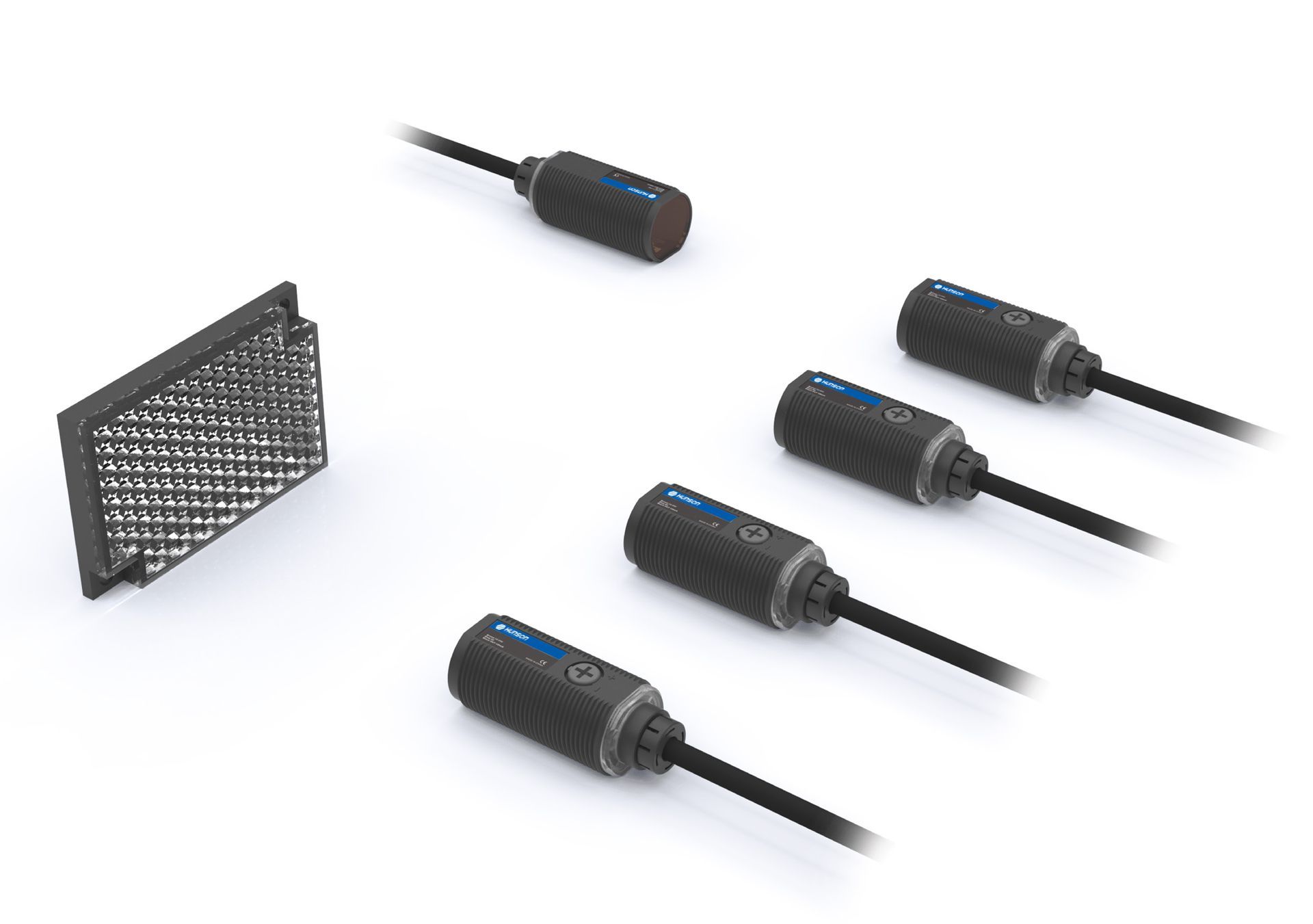

▶ 產品規格
| 產品型號 | HKA-M18F30N/P | HKA-M18F1MN/P | HKA-M18R4MN/P | HKA-M18T15MN/P |
|---|---|---|---|---|
| 檢測距離 | 漫反射300mm | 漫反射1000mm | 回歸反射4m | 透過型15m |
| 測試標準物體 | ⽩⾊無光澤紙 | ⽩⾊無光澤紙 | φ 50mm以上透明體、半透明體、不透明體 | φ 50mm以上透明體、半透明體、不透明體 |
| 應差距離 | 檢測距離的10%以下 | 檢測距離的10%以下 | 檢測距離的10%以下 | 檢測距離的10%以下 |
| 光源 | 紅⾊LED | 紅⾊LED | 紅外LED | 紅外LED |
| 電源電壓 | DC 12-24V,(P-P)±10% MAX | DC 12-24V,(P-P)±10% MAX | DC 12-24V,(P-P)±10% MAX | DC 12-24V,(P-P)±10% MAX |
| 消耗電流 | 15mA max | 15mA max | 15mA max | 15mA max |
| 保護電路 | 反接及輸出短路保護 | 反接及輸出短路保護 | 反接及輸出短路保護 | 反接及輸出短路保護 |
| 響應時間 | 0.5ms max | 0.5ms max | 1ms max | 1ms max |
| 環境照度 | ⽩熾燈：3000 lx max | ⽩熾燈：3000 lx max | ⽩熾燈：3000 lx max | ⽩熾燈：3000 lx max |
| 環境溫度 | ⼯作時：-25-+55℃；保存時：-30-+70℃（不結露不結冰) | ⼯作時：-25-+55℃；保存時：-30-+70℃（不結露不結冰) | ⼯作時：-25-+55℃；保存時：-30-+70℃（不結露不結冰) | ⼯作時：-25-+55℃；保存時：-30-+70℃（不結露不結冰) |
| 環境濕度 | 35-85%RH（不結露不結冰） | 35-85%RH（不結露不結冰） | 35-85%RH（不結露不結冰） | 35-85%RH（不結露不結冰） |
| 絕緣電阻 | 20MΩ min（DC500V） | 20MΩ min（DC500V） | 20MΩ min（DC500V） | 20MΩ min（DC500V） |
| 耐受電壓 | AC1000V 50/60Hz 1min | AC1000V 50/60Hz 1min | AC1000V 50/60Hz 1min | AC1000V 50/60Hz 1min |
| 振動耐久 | 10-55Hz 雙振幅 3mm，X、Y、Z各向2H | 10-55Hz 雙振幅 3mm，X、Y、Z各向2H | 10-55Hz 雙振幅 3mm，X、Y、Z各向2H | 10-55Hz 雙振幅 3mm，X、Y、Z各向2H |
| 冲擊耐久 | 加速度 500m/s²(約50G) XYZ各⽅向3次 | 加速度 500m/s²(約50G) XYZ各⽅向3次 | 加速度 500m/s²(約50G) XYZ各⽅向3次 | 加速度 500m/s²(約50G) XYZ各⽅向3次 |
| 保護構造 | IEC標準: IP50 | IEC標準: IP50 | IEC標準: IP50 | IEC標準: IP50 |
| 外殼 | ABS | ABS | ABS | ABS |
| 檢測⾯ | 變性聚芳香酯 | 變性聚芳香酯 | 變性聚芳香酯 | 變性聚芳香酯 |
| 配件 | 安裝螺絲、螺⺟ | 安裝螺絲、螺⺟ | 安裝螺絲、螺⺟ | 安裝螺絲、螺⺟ |
| 重量 | 55g | 55g | 55g | 55g |
背景抑制光電感測器
▶ 產品特色
- 不受⽬標顏⾊以及背景顏⾊⼲擾，精準偵測物體;
- ⾼精準，差動距離⼩，可偵測微⼩段差;
- BGS功能的完美應⽤，即使在異⾊⼯件流通的⽣產線上進⾏換產時，也無需調節檢測距離;
- 安裝環境適應性，產品出線⼝的特殊開⼝設計提⾼了產品的安裝可能性;
- 抗⼲擾，根據獨特的外部⼲擾光迴避演算法也能對抗變頻螢光燈;
▶ 產品規格
| 產品型號(NPN輸出) | HBG-S30N |
|---|---|
| 產品型號(PNP輸出) | HBG-S30P |
| 距離設定距離 | 40~200mm |
| 檢測距離(⽩⾊無光澤紙) | 20~300mm |
| 應差距離 | 動作距離的2%以下(使用白色無光澤紙) |
| 重複精度 | 沿檢測軸:1mm以下,垂直於檢測軸:0.2mm以下(使用白色無光澤紙) |
| 電源電壓 | 12~24V Dc+10% 脈動P-P10%以下 |
| 消耗電流 | 25mA以下 |
| 輸出 | <NPN輸出型> NPN開路集電極電晶體 最大流入電流:100mA 外加電壓:30VDC以下(輸出輸出與OV之間) 剩餘電壓:2V以下(流入電流為100mA時) 1V以下(流入電流為16mA時) <PNP輸出型> PNP開路集電極電晶體 最⼤流入電流:100mA 外加電壓:30VDC以下(輸出與+V之間) 剩餘電壓:2V以下(流入電流為100mA時) 1V以下(流入電流為16mA時) |
| 輸出動作 | 檢測時ON/非檢測時ON 裝備2種輸出 |
| 保護短路 | 配備 |
| 響應時間 | 1ms以下 |
| ⼯作狀態指⽰燈 | 紅色LED(輸出ON時亮起) |
| 電源指⽰燈 | 綠色LED(通電時亮起) |
| 距離設定調節器 | 配備機械式5圈調節器 |
| 檢測⽅式 | 可用檢測模式BGS功能 |
| ⾃動防⼲擾功能 | 配備 |
| 保護構造 | IP56 |
| 環境溫度 | -25~+55℃(注意不可結露、結冰,存放時:-30+70℃ |
| 環境濕度 | 35~+85%RH,儲存時:35~+85%RH |
| 環境照度 | 白熾燈:受光面照明度3000lx以下 |
| 絕緣電阻 | 所有電源連接端⼦與外殼之間,20MΩ以上，基於DC250V的⾼電阻表 |
| 耐受電壓 | AC1000V 1分鐘所有電源連接端子與外殼之間 |
| 振動耐久 | 頻率10~500HZ 雙振幅3mm(MAX.50G)X、Y和Z方向各2小時 |
| 冲擊耐久 | 加速度500m/s(約50G)X,Y和Z方向各2小時 |
| 投光元件 | 紅色LED(投光波峰波長:650nm、調變式) |
| 光點直徑 | 約Φ20mm(距離300mm時) |
| 電纜 | Φ3.8電纜、4芯，⻑2m |
窗型光電感測器
▶ 產品特色
- 檢測材質不限，塑膠、⾦屬等不透明物體均可檢測。
- 反應速度快，最快反應速度可達1000次每秒，且無漏檢。
- 檢測精度⾼，標準為0.5mm，可客製0.3mm。
- 抗⼲擾性強，內建靈敏度補償電路，即使接收器在接收到的光量因灰塵⽽減少也能照常運作。
- ⾃我診斷輸出功能，除穩定指⽰燈外，還具備⾃我警報輸出功能在投射光量劇減或感測器線纜補切斷時此功能會⾃動啟動，⽀持迅速修正提⾼⼯作效率。
▶ 產品規格
| 放大器型號 | HBF-100 |
|---|---|
| 感測頭型號 | HBF-102 |
| 最⼩的可偵測物體 | 直徑0.5mm的不透明物 |
| 光源 | 紅外線LED |
| 靈敏度調節 | 1圈旋鈕式微調器 |
| 指⽰燈 | 輸出:紅⾊LED，穩定操作:綠⾊LED |
| 控制輸出 | NPN:最⼤100mA(最⼤40V) 剩餘電壓:最⼤1V |
| ⾃我診斷書出 | NPN:最⼤100mA(最⼤40V) 剩餘電壓:最⼤1V |
| 反應時間 | 0.2ms |
| 關閉時間 | 0.5ms |
| 延遲關閉 | 70ms(可選擇) |
| 電源 | 12⾄24VDC+10% |
| 消耗電流 | 最⼤40mA |
| 環境光度 | ⽩熾燈:最⼤10,000lux ⽇光最⼤:1,500lux |
| 環境溫度 | 感測頭:-10⾄+50℃，放⼤器:-10⾄+50℃,無凍結 |
| 相對濕度 | 35⾄85%，無凝結 |
| 外殼 | 多碳酸鹽 |
| 重量 | 感測頭(含2m纜線):約重40g 放⼤器(含2m線纜)約重100g |
