自動化感測器

雷射測距感測器

▶ 系列特點
  • 採用光飛行原理，具備優異的抗環境光干擾特性，同時滿足室內與室外檢測應用場景
  • 自帶背景抑制特性，有效過濾背景干擾，提升偵測穩定性
  • 廣泛適配3C、物流、包裝、印刷、新能源等機械設備產業
  • 偵測距離可達5 米，可實現定位、到位、透過確認、距離判定等核心檢測需求
  • 自適應快速設定閾值，免去複雜操作
  • 光斑直徑僅2mm，精準聚焦偵測區域，適合小目標與高精度場景
  • 重複精度高達1mm，保障檢測結果穩定可靠
  • 支援開關量（NPN/PNP 可切換）、類比量、RS485 通訊三種輸出方式，靈活適配不同控制系統
  • ⚠ 安全警示：使用時禁止雷射光束直接或間接反射進入眼睛，否則可能造成失明危險
▶ 產品規格
型號 解析度(H×V) 幀率FPS 感測器 像元尺寸 圖元深度 顏色
HNMER2-041-302GM/C-P 720 × 540 302 fps 1/2.9" Sony IMX287全局快門CMOS 6.9μm × 6.9μm 8/12bits 黑白/彩色
HNMER2-160-75GM/C-P 1440 × 1080 75 fps 1/2.9" Sony IMX273全局快門CMOS 3.45μm × 3.45μm 8/12bits 黑白/彩色
HNMER2-202-60GM/C-P 1600 × 1200 60 fps 1/1.8" Teledyne e2v EV76C570全局快門 CMOS 4.5μm ×4.5μm 8/10bits 黑白/彩色
HNMER2-231-41GM/C-P 1920 × 1200 41 fps 1/1.2" Sony IMX249全局快門CMOS 5.86μm × 5.86μm 8/10bits 黑白/彩色
HNMER2-302-37GM/C-P 2048 × 1536 37.4 fps 1/1.8" Sony IMX265全局快門CMOS 3.45μm × 3.45μm 8/10bits 黑白/彩色
HNMER2-503-23GM/C-P 2448 × 2048 23.5 fps 2/3" Sony IMX264全局快門CMOS 3.45μm × 3.45μm 8/10bits 黑白/彩色
HNMER2-630-18GM/C-P 3088 × 2064 18 fps 1/1.8" Sony IMX178全局快門CMOS 2.4μm × 2.4μm 8/12bits 黑白/彩色
HNMER2-1220-9GM/C-P 4024 × 3036 9.63 fps 1/1.7" Sony IMX226 滾動快門CMOS 1.85μm × 1.85μm 8/12bits 黑白/彩色
HNMER2-2000-6GM/C-P 5496 × 3672 5.8 fps 1" Sony IMX183 滾動快門CMOS 2.4μm × 2.4μm 8/12bits 黑白/彩色

HNME2P-G-P PRO系列PoE相機

▶ 系列特點
  • 40萬~2000萬圖元
  • 幀率最高可達302fps
  • 支持GEN<i>CAM™和GigE Vision®
  • 千兆乙太網介面，支援Power over Ethernet (PoE)
  • 光耦隔離的1入1出 I/O，2路可程式設計GPIO
  • 結構緊湊，小巧輕便，堅固耐用
  • 價格極具競爭力
▶ 產品規格
型號 解析度(H×V) 幀率FPS 感測器 像元尺寸 圖元深度 顏色
HNME2P-560-21GM/C-P 2600 × 2160 21 fps 1/2'' GMAX2505 全局快門 CMOS 2.5μm × 2.5μm 8/12bits 黑白/彩色
HNME2P-900-13GM/C-P 4200 × 2160 13 fps 2/3" GMAX2509 全局快門 CMOS 2.5μm × 2.5μm 8/12bits 黑白/彩色
HNME2P-1230-9GM/C-P 4096 × 3000 9 fps 1.1" Sony IMX304 全局快門 CMOS 3.45μm × 3.45μm 8/12bits 黑白/彩色
HNME2P-1840-6GM/C-P 4496 × 4096 6.4 fps 1" GMAX2518 全局快門 CMOS 2.5μm × 2.5μm 8/12bits 黑白/彩色
HNME2P-2621-4GM/C-P 5120 × 5120 4.5 fps 1.1" GMAX0505全局快門 CMOS 2.5μm × 2.5μm 8/12bits 黑白/彩色

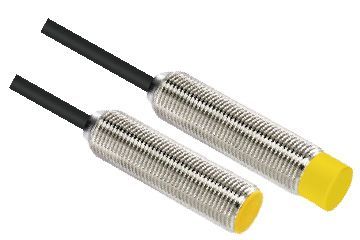

圓管型近接開關

▶ 產品特色
  • 標配三個保護電路
  • 突波保護電，流短路保護，極性反接保護
  • 動作指⽰燈多⻆度清晰可見
  • 採⽤⻩銅鍍鎳材質，抗⼲擾能⼒強
  • 突出的耐衝擊，振動性
  • 管內實⼼，全環氧樹脂罐充，防⽔防油耐⾼溫
  • 穩定傳輸，結實耐⽤，防⽌纏繞

▶ 主要參數-M3/M4

檢測物體 磁性⾦屬
應差距離 檢測距離的10%以下
電源電壓 DC12-24V 紋波(p-p）10%以下（DC10-30V)
洩漏電流 0.03mA 以下
動作形態 NO:常開，NC:常閉
控制輸出 負載電流 100mA 以下(殘留定壓2V以下)
顯⽰燈 動作指⽰燈(紅⾊)
保護回路 浪湧保護回路、短路保護、極性反接保護
環境溫度 動作時:-25-+70℃(不結冰、不結露)
環境濕度 動作時、保存時:各35-95%RH(不結露)
溫度的影響 溫度範圍-25-70℃，每變化20℃時，檢測距離±10%以內變化
電壓的影響 額定電源電壓範圍±15%以內波動時，檢測距離±1%以內變化
絕緣阻抗 50MΩ以上(DC500兆歐表)充電部與外殼間
耐電壓 AC1000V 50/60Hz 1min充電部與外殼間
耐振動 10~55Hz 上下振幅1.5mmX、Y、Z各⽅向 2h
耐衝擊 500m/SX、Y、Z各⽅向10次
連接⽅式 導線引出型(標準導線⻓2m)，特殊(可訂制PUR)拖鏈線纜
外殼材料 ⻩銅鍍鎳材質
防護等級 Ip67

▶ 產品規格-M3/M4

種類 M3齊平 M4齊平 M4齊平 M4齊平
型號 HT-φ0301-E1(常開) HT-φ0401-E1(常開) HT-φ041.5-E1(常開) HT-0401-E1(常開)
型號 HT-φ0301-E2(常閉) HT-φ0401-E2(常閉) HT-φ041.5-E2(常閉) HT-0401-E2(常閉)
型號 HT-φ0301-P1(常開) HT-φ0401-P1(常開) HT-φ041.5-P1(常開) HT-0401-P1(常開)
型號 HT-φ0301-P2(常閉) HT-φ0401-P2(常閉) HT-φ041.5-P2(常閉) HT-0401-P2(常閉)
檢測距離 1mm±10% 1mm±10% 1.5mm±10% 1mm±10%
標準檢測物體(鐵) 3x3x1mm 4x4x1mm 4x4x1mm 4x4x1mm
設定距離 0-0.8mm 0-0.8mm 0-1.2mm 0-0.8mm
應答頻率 1200HZ 1200HZ 1200HZ 1200HZ
電線直徑 2.8mm 2.8mm 2.8mm 2.8mm
TOP

▶ 主要參數-M5/M8

檢測物體 磁性⾦屬
應差距離 檢測距離的10%以下
電源電壓 DC12-24V 紋波(p-p）10%以下（DC10-30V)
洩漏電流 0.03mA 以下
動作形態 NO:常開，NC:常閉
控制輸出 負載電流 200mA 以下(殘留定壓1V以下)
顯⽰燈 動作指⽰燈(紅⾊)
保護回路 浪湧保護回路、短路保護、極性反接保護
環境溫度 動作時:-25-+70℃(不結冰、不結露)
環境濕度 動作時、保存時:各35-95%RH(不結露)
溫度的影響 溫度範圍-25-70℃，每變化20℃時，檢測距離±10%以內變化
電壓的影響 額定電源電壓範圍±15%以內波動時，檢測距離±1%以內變化
絕緣阻抗 50MΩ以上(DC500兆歐表)充電部與外殼間
耐電壓 AC1000V 50/60Hz 1min充電部與外殼間
耐振動 10~55Hz 上下振幅1.5mmX、Y、Z各⽅向 2h
耐衝擊 500m/SX、Y、Z各⽅向10次
連接⽅式 導線引出型(標準導線⻓2m)，特殊(可訂制PUR)拖鏈線纜
外殼材料 ⻩銅鍍鎳材質
防護等級 Ip67

▶ 產品規格-M5/M8

種類 M5齊平 M5齊平 M8齊平 M8⾮齊平
型號 HT-0501-E1(常開) HT-051.5-E1(常開) HT-0801-E1(常開) HX-0802-E1(常開)
型號 HT-0501-E2(常閉) HT-051.5-E2(常閉) HT-0801-E2(常閉) HX-0802-E2(常閉)
型號 HT-0501-P1(常開) HT-051.5-P1(常開) HT-0801-P1(常開) HX-0802-P1(常開)
型號 HT-0501-P2(常閉) HT-051.5-P2(常閉) HT-0801-P2(常閉) HX-0802-P2(常閉)
檢測距離 1mm±10% 1.5mm±10% 1mm±10% 2mm±10%
標準檢測物體(鐵) 5x5x1mm 5x5x1mm 8x8x1mm 8x8x1mm
設定距離 0-0.8mm 0-1.2mm 0-0.8mm 0-1.6mm
應答頻率 1200HZ 1200HZ 1200HZ 1000HZ
電線直徑 2.8mm 2.8mm 3.8mm 3.8mm
TOP

▶ 主要參數-M12/M18

檢測物體 磁性⾦屬
應差距離 檢測距離的10%以下
電源電壓 DC12-24V 紋波(p-p）10%以下（DC10-30V)
洩漏電流 0.03mA 以下
動作形態 NO:常開，NC:常閉
控制輸出 負載電流 200mA 以下(殘留定壓1V以下)
顯⽰燈 動作指⽰燈(紅⾊)
保護回路 浪湧保護回路、短路保護、極性反接保護
環境溫度 動作時:-25-+70℃(不結冰、不結露)
環境濕度 動作時、保存時:各35-95%RH(不結露)
溫度的影響 溫度範圍-25-70℃，每變化20℃時，檢測距離±10%以內變化
電壓的影響 額定電源電壓範圍±15%以內波動時，檢測距離±1%以內變化
絕緣阻抗 50MΩ以上(DC500兆歐表)充電部與外殼間
耐電壓 AC1000V 50/60Hz 1min充電部與外殼間
耐振動 10~55Hz 上下振幅1.5mmX、Y、Z各⽅向 2h
耐衝擊 500m/SX、Y、Z各⽅向10次
連接⽅式 導線引出型(標準導線⻓2m)，特殊(可訂制PUR)拖鏈線纜
外殼材料 ⻩銅鍍鎳材質
防護等級 Ip67

▶ 產品規格-M12/M18

種類 M12齊平 M12⾮齊平 M18齊平 M18⾮齊平
型號(NPN) HT-1202-E1(常開) HX-1204-E1(常開) HT-1805-E1(常開) HX-1808-E1(常開)
型號(NPN) HT-1202-E2(常閉) HX-1204-E2(常閉) HT-1805-E2(常閉) HX-1808-E2(常閉)
型號(PNP) HT-1202-P1(常開) HX-1204-P1(常開) HT-1805-P1(常開) HX-1808-P1(常開)
型號(PNP) HT-1202-P2(常閉) HX-1204-P2(常閉) HT-1805-P2(常閉) HX-1808-P2(常閉)
檢測距離 2mm±10% 4mm±10% 5mm±10% 8mm±10%
標準檢測物體(鐵) 12x12x1mm 12x12x1mm 18x18x1mm 18x18x1mm
設定距離 0-1.6mm 0-3.2mm 0-4mm 0-6.4mm
應答頻率 1000HZ 800HZ 500HZ 400HZ
電線直徑 3.8mm 3.8mm 4.8mm 4.8mm
TOP

▶ 主要參數-M30/外掛程式M12

檢測物體 磁性⾦屬
應差距離 檢測距離的10%以下
電源電壓 DC12-24V 紋波(p-p）10%以下（DC10-30V)
洩漏電流 0.05mA 以下
動作形態 NO:常開，NC:常閉
控制輸出 負載電流 200mA 以下(殘留定壓1V以下)
顯⽰燈 動作指⽰燈(紅⾊)
保護回路 浪湧保護回路、短路保護、極性反接保護
環境溫度 動作時:-25-+70℃(不結冰、不結露)
環境濕度 動作時、保存時:各35-95%RH(不結露)
溫度的影響 溫度範圍-25-70℃，每變化20℃時，檢測距離±10%以內變化
電壓的影響 額定電源電壓範圍±15%以內波動時，檢測距離±1%以內變化
絕緣阻抗 50MΩ以上(DC500兆歐表)充電部與外殼間
耐電壓 AC1000V 50/60Hz 1min充電部與外殼間
耐振動 10~55Hz 上下振幅1.5mmX、Y、Z各⽅向 2h
耐衝擊 500m/SX、Y、Z各⽅向10次
連接⽅式 接外掛程式配專⽤2⽶連接線
外殼材料 ⻩銅鍍鎳材質
防護等級 Ip67

▶ 產品規格-M30/外掛程式M12

種類 M30齊平 M30⾮齊平 外掛程式款M12齊平 外掛程式款M12⾮齊平
型號(NPN) HT-3010-E1(常開) HX-3015-E1(常開) HT-1202-E1C(常開) HX-1204-E1C(常開)
型號(NPN) HT-3010-E2(常閉) HX-3015-E2(常閉) HT-1202-E2C(常閉) HX-1204-E2C(常閉)
型號(PNP) HT-3010-P1(常開) HX-3015-P1(常開) HT-1202-P1C(常開) HX-1204-P1C(常開)
型號(PNP) HT-3010-P2(常閉) HX-3015-P2(常閉) HT-1202-P2C(常閉) HX-1204-P2C(常閉)
檢測距離 10mm±10% 15mm±10% 2mm±10% 4mm±10%
標準檢測物體(鐵) 30x30x1mm 30x30x1mm 12x12x1mm 12x12x1mm
設定距離 0-8mm 0-12mm 0-1.6mm 0-3.2mm
應答頻率 300HZ 200HZ 800HZ 600HZ
電線直徑 4.8mm 4.8mm - -
TOP

▶ 主要參數-外掛程式M18/外掛程式M30

檢測物體 磁性⾦屬
應差距離 檢測距離的10%以下
電源電壓 DC12-24V 紋波(p-p）10%以下（DC10-30V)
洩漏電流 0.05mA 以下
動作形態 NO:常開，NC:常閉
控制輸出 負載電流 200mA 以下(殘留定壓1V以下)
顯⽰燈 動作指⽰燈(紅⾊)
保護回路 浪湧保護回路、短路保護、極性反接保護
環境溫度 動作時:-25-+70℃(不結冰、不結露)
環境濕度 動作時、保存時:各35-95%RH(不結露)
溫度的影響 溫度範圍-25-70℃，每變化20℃時，檢測距離±10%以內變化
電壓的影響 額定電源電壓範圍±15%以內波動時，檢測距離±1%以內變化
絕緣阻抗 50MΩ以上(DC500兆歐表)充電部與外殼間
耐電壓 AC1000V 50/60Hz 1min充電部與外殼間
耐振動 10~55Hz 上下振幅1.5mmX、Y、Z各⽅向 2h
耐衝擊 500m/SX、Y、Z各⽅向10次
連接⽅式 接外掛程式配專⽤2⽶連接線
外殼材料 ⻩銅鍍鎳材質
防護等級 Ip67

▶ 產品規格-外掛程式M18/外掛程式M30

種類 外掛程式款M18齊平 外掛程式款M18⾮齊平 外掛程式款M30齊平 外掛程式款M30⾮齊平
型號(NPN) HT-1805-E1C(常開) HX-1808-E1C(常開) HT-3010-E1C(常開) HX-3015-E1C(常開)
型號(NPN) HT-1805-E2C(常閉) HX-1808-E2C(常閉) HT-3010-E2C(常閉) HX-3015-E2C(常閉)
型號(PNP) HT-1805-P1C(常開) HX-1808-P1C(常開) HT-3010-P1C(常開) HX-3015-P1C(常開)
型號(PNP) HT-1805-P2C(常閉) HX-1808-P2C(常閉) HT-3010-P2C(常閉) HX-3015-P2C(常閉)
檢測距離 5mm±10% 8mm±10% 10mm±10% 15mm±10%
標準檢測物體(鐵) 18x18x1mm 18x18x1mm 30x30x1mm 30x30x1mm
設定距離 0-4mm 0-6.4mm 0-8.0mm 0-12mm
應答頻率 600HZ 400HZ 350HZ 300HZ
