自動化感測器

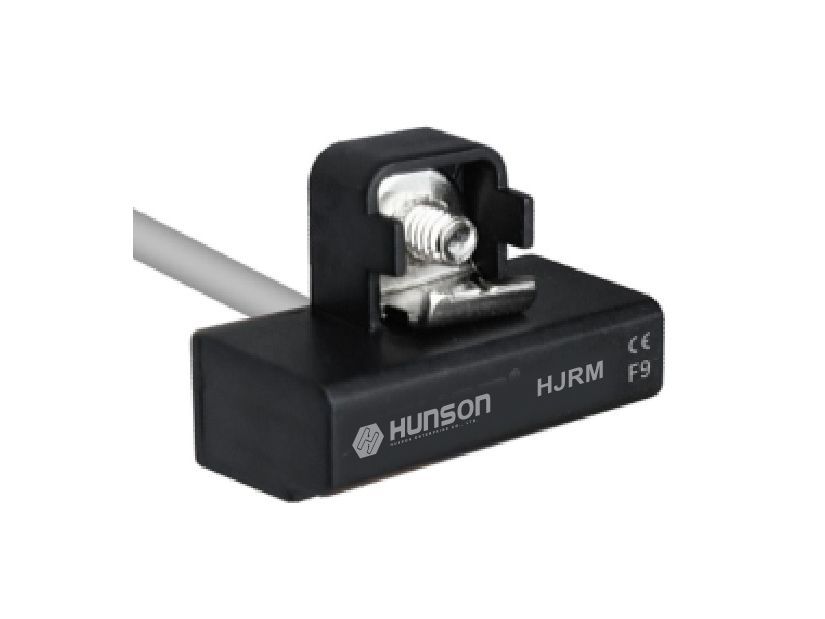

磁性開關-HSJ系列
▶ 產品特色
- 磁性感應限位感測器
- 標配三個保護電路
- 浪涌保護電流，短路保護，極性反接保護
- 專業材質罐充，防⽔防油耐⾼溫
- 響應頻率快，抗⼲擾能⼒強
- 穩定傳輸，結實耐⽤，防⽌纏繞
- 動作指⽰燈多⻆度清晰可見
▶ 產品規格-HSJ系列
| 型號 | HRMSJ |
|---|---|
| 感應開關型式 | STSP常開型 |
| 使用電壓範圍(V) | 有接點磁簧管型 |
| 最大開關電流(mA) | 5-240V ACDC |
| 最大接點容量(W) | 100 |
| 內部消耗電流 | Max.10 |
| 殘餘壓降 | 2.5v Max.@100mA DC |
| 電纜線 | Φ3.3,2米,灰色耐油PVC(阻燃型) |
| 感應靈敏敏度(Gauss) | 60-70 |
| 最大切換頻率(HZ) | 200 |
| 抗衡擎性(m/s') | 300 |
| 耐震性能(m/s') | 90 |
| 使用溫度範圍(C)① | -10-70 |
| 保護等級 | IP67(NEMA6) |

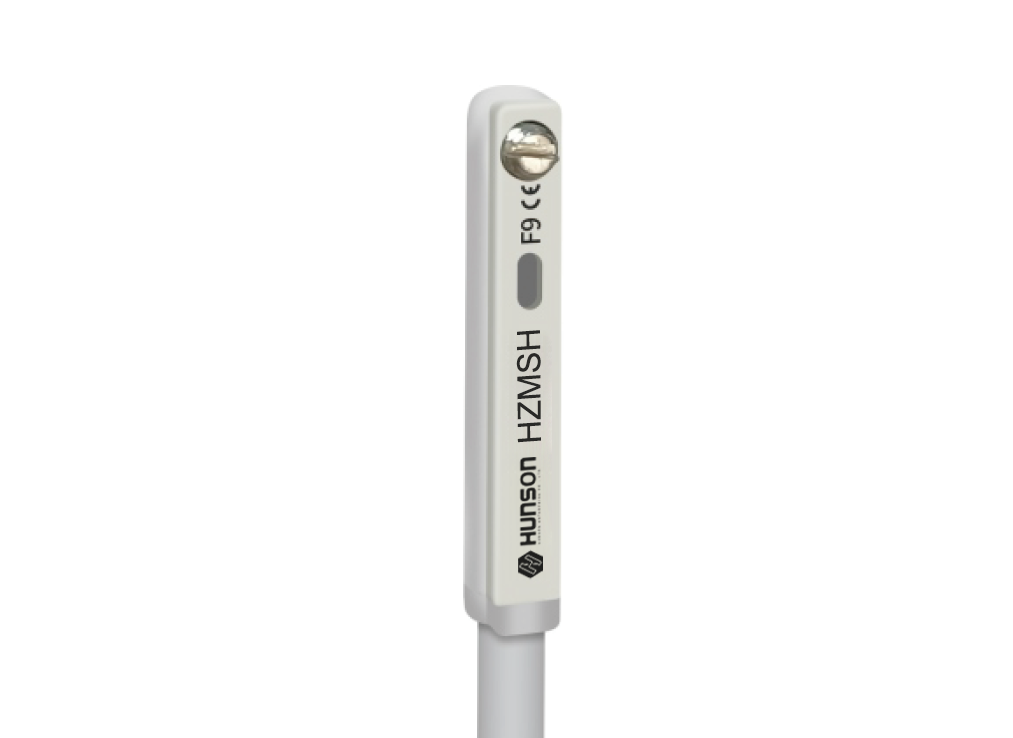

磁性開關-HSH系列
▶ 產品尺寸
▶ 產品規格-HSH系列
| 型號 | HRMSH | HZMSH | HZMSHN | HZMSHP |
|---|---|---|---|---|
| 配線方式 | 2線式 | 2線式 | 3線式 | 3線式 |
| 開關邏輯 | SPST常開型 | 電子式無接點，常開型 | 電子式無接點，常開型 | 電子式無接點，常開型 |
| 輸出接點型式 | 有接點 | 無接點 | 無接點NPN型 | 無接點PNP型 |
| 使用電壓範圍 | 5~240V DC/AC | 10~30V DC | 10~30V DC | 10~30V DC |
| 最大開關電流 | 100mA max. | 50mA max. | 100mA max. | 100mA max. |
| 接點容量(註1) | 10W max. | 1.5W max. | 3W max. | 3W max. |
| 消耗電流 | - | - | 8mA @24V DC max. | 8mA @24V DC max. |
| 內部電壓降 | 3.5V max | 3.5V max. | 1.5V max. | 1.5V max. |
| 洩漏電流 | - | 0.1mA(40uA) max. | 0.01mA max. | 0.01mA max. |
| 指示燈顏色 | 紅色LED | 紅色LED | 紅色LED | 紅色LED |
| 電線 | Φ 3.2, 2C, PVC | Φ 3.2, 2C, PVC | Φ 3.2, 3C, PVC | Φ 3.2, 3C, PVC |
| 最大切換工作頻率 | 200Hz | 1000Hz | 1000Hz | 1000Hz |
| 感應磁場強度(註2) | 70高斯 | 60高斯 | 60高斯 | 60高斯 |
| 使用溫度範圍 | -10~70℃ | -10~70℃ | -10~70℃ | -10~70℃ |
| 耐衝擊(註3) | 30G | 50G | 50G | 50G |
| 抗震動(註4) | 9G | 9G | 9G | 9G |
| 保護構造等級 | IEC 60529 IP67 | IEC 60529 IP67 | IEC 60529 IP67 | IEC 60529 IP67 |
| 保護迴路(註5) | 1 | 2,3,4 | 2,3,4 | 2,3,4 |
註1:不可超過接點容量(P=Vxl).
註2:量測使用之標準磁石:Φ15.5 x Φ8 x 5t (異方性橡膠磁石)
註3:正弦波/X、Y、Z 3軸向/每一軸向3回/每一回時間11ms.
註4:複振幅1.5mm/10Hz-55Hz-10Hz掃頻，持續1分鐘/每次X、Y、Z軸向操作1小時
註5:1=無；2=軸出短路保護；3=電源逆接保護；4=突波吸收保護
磁性開關-HSG系列
▶ 產品尺寸
▶ 產品規格-HSG系列
| 型號 | HRMSG | HZMSG | HZMSGN | HZMSGP |
|---|---|---|---|---|
| 配線方式 | 2線式 | 2線式 | 3線式 | 3線式 |
| 開關邏輯 | SPST常開型 | 電子式無接點，常開型 | 電子式無接點，常開型 | 電子式無接點，常開型 |
| 輸出接點型式 | 無接點 | 無接點NPN型 | 無接點PNP型 | |
| 使用電壓範圍 | 5~240V DC/AC | 10~30V DC | 10~30V DC | 10~30V DC |
| 最大開關電流 | 100mA max. | 50mA max. | 100mA max. | 100mA max. |
| 接點容量(註1) | 10W max. | 1.5W max. | 3W max. | 3W max. |
| 消耗電流 | - | - | 8mA @24V DC max. | 8mA @24V DC max. |
| 內部電壓降 | 3.5V max | 3.5V max. | 1.5V max. | 1.5V max. |
| 洩漏電流 | - | 0.1mA(40uA) max. | 0.01mA max. | 0.01mA max. |
| 指示燈顏色 | 紅色LED | 紅色LED | 紅色LED | 紅色LED |
| 電線 | Φ 3.2, 2C, PVC | Φ 3.2, 2C, PVC | Φ 3.2, 3C, PVC | Φ 3.2, 3C, PVC |
| 最大切換工作頻率 | 200Hz | 1000Hz | 1000Hz | 1000Hz |
| 感應磁場強度(註2) | 70高斯 | 60高斯 | 60高斯 | 60高斯 |
| 使用溫度範圍 | -10~70℃ | -10~70℃ | -10~70℃ | -10~70℃ |
| 耐衝擊(註3) | 30G | 50G | 50G | 50G |
| 抗震動(註4) | 9G | 9G | 9G | 9G |
| 保護構造等級 | IEC 60529 IP67 | IEC 60529 IP67 | IEC 60529 IP67 | IEC 60529 IP67 |
| 保護迴路(註5) | 1 | 2,3,4 | 2,3,4 | 2,3,4 |
註1:不可超過接點容量(P=Vxl).
註2:量測使用之標準磁石:Φ15.5 x Φ8 x 5t (異方性橡膠磁石)
註3:正弦波/X、Y、Z 3軸向/每一軸向3回/每一回時間11ms.
註4:複振幅1.5mm/10Hz-55Hz-10Hz掃頻，持續1分鐘/每次X、Y、Z軸向操作1小時
註5:1=無；2=軸出短路保護；3=電源逆接保護；4=突波吸收保護
磁性開關-HSE系列

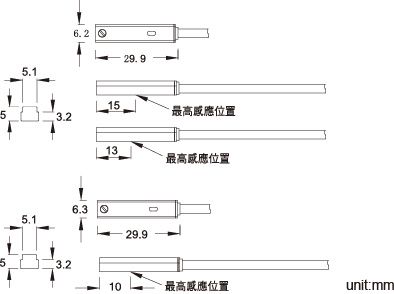

▶ 產品尺寸
▶ 產品規格-HSE系列
| 型號 | HRMSE | HZMSE | HZMSEN | HZMSEP |
|---|---|---|---|---|
| 配線方式 | 2線式 | 2線式 | 3線式 | 3線式 |
| 開關邏輯 | SPST常開型 | 電子式無接點常開型 | 電子式無接點常開型 | 電子式無接點常開型 |
| 輸出接點型式 | 有接點 | 無接點 | 無接點NPN型 | 無接點PNP型 |
| 使用電壓範圍 | 5~240V DC/AC | 10~30V DC | 10~30V DC | 10~30V DC |
| 最大開關電流 | 100mA max. | 50mA max. | 100mA max. | 100mA max. |
| 接點容量(註1) | 10W max. | 1.5W max. | 3W max. | 3W max. |
| 消耗電流 | - | - | 8mA @ 24V DC max. | 8mA @ 24V DC max. |
| 內部電壓降 | 3.5V max. | 3.5V max. | 1.5V max. | 1.5V max. |
| 洩漏電流 | - | 0.1mA(40uA) max. | 0.01mA max. | 0.01mA max. |
| 指示燈顏色 | 紅色(RED) | 紅色(RED) | 紅色(RED) | 紅色(RED) |
| 電線 | Φ3.2, 2C, PVC | Φ3.2, 2C, PVC | Φ3.2, 3C, PVC | Φ3.2, 3C, PVC |
| 最大切換工作頻率 | 200Hz | 1000Hz | 1001Hz | 1002Hz |
| 感應磁場強度(註2) | 70高斯 | 60高斯 | 61高斯 | 62高斯 |
| 使用溫度範圍 | -10~70℃ | -10~70℃ | -10~70℃ | -10~70℃ |
| 耐衝擊(註3) | 30G | 50G | 50G | 50G |
| 抗震動(註4) | 9G | 9G | 9G | 9G |
| 保護構造等級 | IEC60529 IP67 | IEC60529 IP67 | IEC60529 IP67 | IEC60529 IP67 |
| 保護迴路(註5) | 1 | 2,3,4 | 2,3,4 | 2,3,4 |
註1:不可超過接點容量(P=Vxl).
註2:量測使用之標準磁石:Φ15.5 x Φ8 x 5t (異方性橡膠磁石)
註3:正弦波/X、Y、Z 3軸向/每一軸向3回/每一回時間11ms.
註4:複振幅1.5mm/10Hz-55Hz-10Hz掃頻，持續1分鐘/每次X、Y、Z軸向操作1小時
註5:1=無；2=軸出短路保護；3=電源逆接保護；4=突波吸收保護

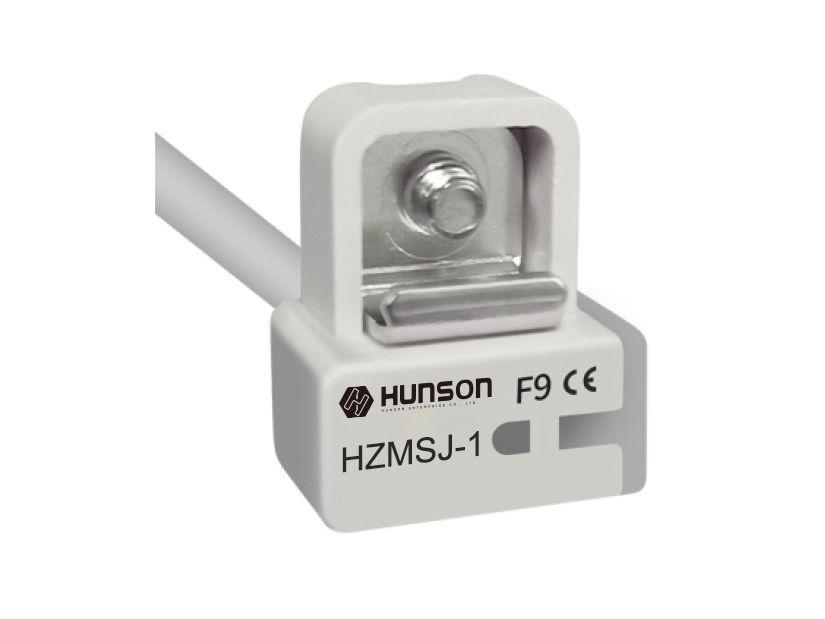

磁性開關-HSJ-1系列
▶ 產品尺寸
▶ 產品規格-HSJ-1系列
| 型號 | HRMSJ-1 | HZMSJ-1 |
|---|---|---|
| 配線方式 | 2線式 | 2線式 |
| 開關邏輯 | SPST常開型 | 電子式無接點，常開型 |
| 輸出接點型式 | 有接點 | 無接點 |
| 使用電壓範圍 | 5~240V DC/AC | 10~30V DC |
| 最大開關電流 | 100mA max. | 50mA max. |
| 接點容量(註1) | 10W max. | 1.5W max. |
| 消耗電流 | 3.5V max | 3.5V max |
| 指示燈顏色 | 紅色LED | 紅色LED |
| 電線 | Φ3.2, 2C, PVC | Φ3.2, 2C, PVC |
| 最大切換工作頻率 | 200Hz | 1000Hz |
| 感應磁場強度(註2) | 70高斯 | 60高斯 |
| 使用溫度範圍 | -10~70℃ | -10~70℃ |
| 耐衝擊(註3) | 30G | 50G |
| 抗震動(註4) | 9G | 9G |
| 保護構造等級 | IEC 60529 IP67 | IEC 60529 IP67 |
| 保護迴路(註5) | 1 | 2,3,4 |
註1:不可超過接點容量(P=Vxl).
註2:量測使用之標準磁石:Φ15.5 x Φ8 x 5t (異方性橡膠磁石)
註3:正弦波/X、Y、Z 3軸向/每一軸向3回/每一回時間11ms.
註4:複振幅1.5mm/10Hz-55Hz-10Hz掃頻，持續1分鐘/每次X、Y、Z軸向操作1小時
註5:1=無；2=軸出短路保護；3=電源逆接保護；4=突波吸收保護

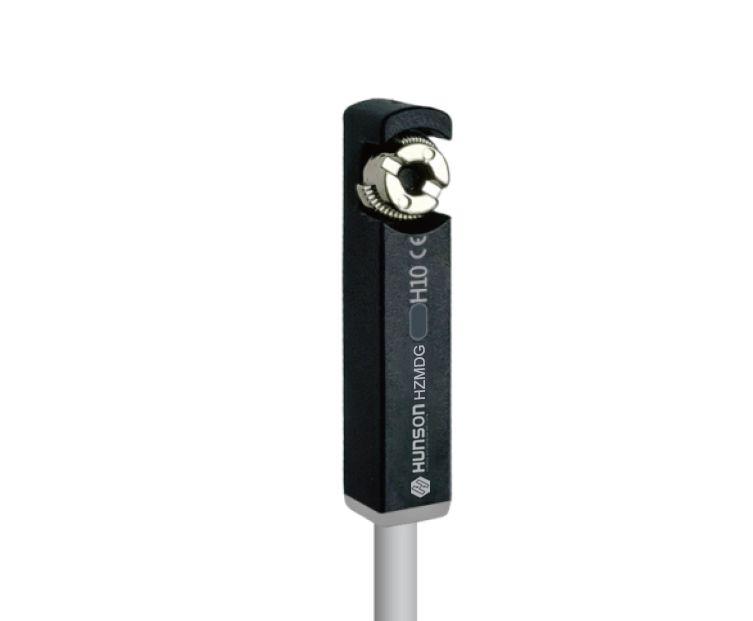

磁性開關-HDG系列
▶ 產品尺寸
▶ 產品規格-HDG系列
| 型號 | ZMDG | ZMDGC | ZMDN-2 | ZMDNC-2 | ZMDP-2 | ZMDPC-2 |
|---|---|---|---|---|---|---|
| 配線方式 | 兩線式 | 兩線式 | 三線式 | 三線式 | 三線式 | 三線式 |
| 輸出方式 | 電子式,常開型 | 電子式,常閉型 | NPN,常開型 | NPN,常閉型 | PNP,常開型 | PNP,常閉型 |
| 開關邏輯 | 無接點 |
|---|---|
| 電壓範圍 | DC12-24V |
| 開關電流 | 1~50 mA |
| 接點容量 | 1.5 W Max. |
| 消耗電流 | 無 |
| 殘留壓降 | 2.65V Max.@50mA DC |
| 洩漏電流 | 90 μA Max.@28V |
| 指示LED | 紅色 LED |
| 電纜線材 | Φ2.8，2芯，灰色耐油PUR/PVC |
| 靈敏度 | 40~800 高斯 |
| 切換頻率 | 900Hz |
| 溫度範圍 | -10~70℃ |
| 保護回路 | 突波吸收保護 |

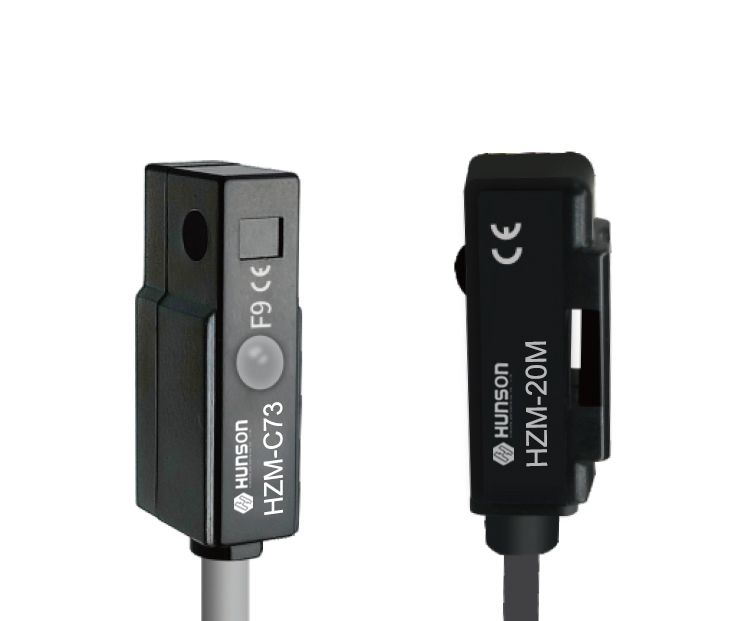

磁性開關-C73系列
▶ 產品尺寸
▶ 產品規格-C73系列
| 型號 | HZM-C73R | HZM-C73D | HZM-C73N | HZM-C73P | HZM-C73RP |
|---|---|---|---|---|---|
| 配線方式 | 2線式 | 2線式 | 3線式 | 3線式 | 3線式 |
| 開關邏輯 | SPST常開型 | 電子式無接點常開型 | 電子式無接點常開型 | 電子式無接點常開型 | SPST常開型 |
| 輸出接點型式 | 有接點 | 無接點 | 無接點NPN型 | 無接點PNP型 | 有接點 |
| 使用電壓範圍 | 5~240V DC/AC | 10~30V DC | 10~30V DC | 10~30DC/AC | |
| 最大開關電流 | 100mA max. | 50mA max. | 100mA max. | 100mA max. | 500mA. max. |
| 接點容量(註1) | 10W max. | 1.5W max. | 3W max. | 3W max. | 10W max. |
| 消耗電流 | - | - | 8mA @ 24V DC max. | 8mA @ 24V DC max. | 10mA @ 24V DC max. |
| 內部電壓降 | 3.5V max. | 3.5V max. | 1.5V max. | 1.5V max. | 0.1V @ 100mA max. |
| 洩漏電流 | - | 0.1mA(40uA) max. | 0.01mA max. | 0.01mA max. | - |
| 電線 | Φ3.2, 2C, PVC | Φ3.2, 2C, PVC | Φ3.2, 3C, PVC | Φ3.2, 3C, PVC | Φ3.2, 3C, PVC |
| 最大切換工作頻率 | 200Hz | 1000Hz | 1000Hz | 1000Hz | 200Hz |
| 感應磁場強度(註2) | 70高斯 | 60高斯 | 60高斯 | 60高斯 | 70高斯 |
| 使用溫度範圍 | -10~70℃ | -10~70℃ | -10~70℃ | -10~70℃ | -10~70℃ |
| 耐衝擊(註3) | 30G | 50G | 50G | 50G | 30G |
| 抗震動(註4) | 9G | 9G | 9G | 9G | 9G |
| 保護構造等級 | IEC 60529 IP67 | IEC 60529 IP67 | IEC 60529 IP67 | IEC 60529 IP67 | IEC 60529 IP67 |
| 保護迴路(註5) | 1 | 2,3,4 | 2,3,4 | 2,3,4 | 1 |
註1:不可超過接點容量(P=Vxl).
註2:量測使用之標準磁石:Φ15.5 x Φ8 x 5t (異方性橡膠磁石)
註3:正弦波/X、Y、Z 3軸向/每一軸向3回/每一回時間11ms.
註4:複振幅1.5mm/10Hz-55Hz-10Hz掃頻，持續1分鐘/每次X、Y、Z軸向操作1小時
註5:1=無；2=軸出短路保護；3=電源逆接保護；4=突波吸收保護

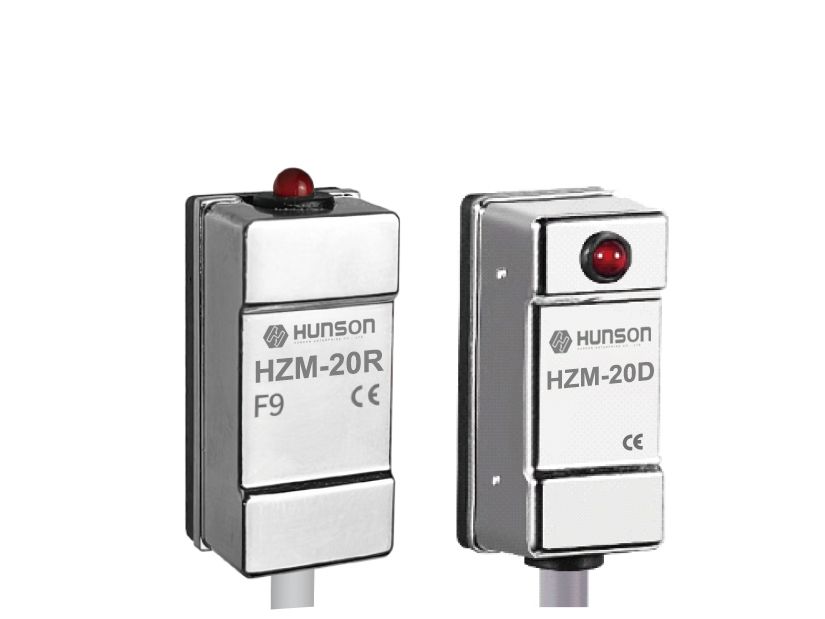

磁性開關-20R系列
▶ 產品尺寸
▶ 產品規格-20R系列
| 型號 | HZM-20R/M | HZM-20D |
|---|---|---|
| 配線方式 | 2線式 | 3線式 |
| 開關邏輯 | SPST常開型 | 電子式無接點,常開 |
| 輸出接點型式 | 有接點 | 無接點 |
| 使用電壓範圍 | 5~240V DC/AC | 10~30V DC |
| 最大開關電流 | 100mA max. | 50mA max. |
| 接點容量(註1) | 10W max. | 1.5W max. |
| 消耗電流 | - | - |
| 內部電壓降 | 3.5V max. | 3.5V max. |
| 洩漏電流 | - | - |
| 指示燈顏色 | 紅色LED | 紅色LED |
| 電線 | Φ 3.2, 2C, PVC | Φ 3.2, 2C, PVC |
| 最大切換工作頻率 | 200Hz | 1000Hz |
| 感應磁場強度(註2) | 70高斯 | 60高斯 |
| 使用溫度範圍 | -10~70℃ | -10~70℃ |
| 耐衝擊(註3) | 30G | 50G |
| 抗震動(註4) | 9G | 9G |
| 保護構造等級 | IEC 60529 IP67 | IEC 60529 IP67 |
| 保護迴路(註5) | 1 | 2,3,4 |
註1:不可超過接點容量(P=Vxl).
註2:量測使用之標準磁石:Φ15.5 x Φ8 x 5t (異方性橡膠磁石)
註3:正弦波/X、Y、Z 3軸向/每一軸向3回/每一回時間11ms.
註4:複振幅1.5mm/10Hz-55Hz-10Hz掃頻，持續1分鐘/每次X、Y、Z軸向操作1小時
註5:1=無；2=軸出短路保護；3=電源逆接保護；4=突波吸收保護
磁性開關-07D系列
▶ 產品尺寸
▶ 產品規格-07D系列
| 型號 | HRN-07D | HAN-07D | HAN-07DN | HAN-07DP |
|---|---|---|---|---|
| 配線方式 | 2線式 | 2線式 | 3線式 | 3線式 |
| 開關邏輯 | SPST常開型 | 電子式無接點,常開型 | 電子式無接點,常開型 | 電子式無接點,常開型 |
| 輸出接點型式 | 有接點 | 無接點 | 無接點NPN型 | 無接點PNP型 |
| 使用電壓範圍 | 5~240V DC/AC | 10~30V DC | 10~30V DC | 10~30V DC |
| 最大開關電流 | 100mA max. | 50mA max. | 100mA max. | 100mA max. |
| 接點容量(註1) | 10W max. | 1.5W max. | 3W max. | 3W max. |
| 消耗電流 | - | - | 8mA @ 24V DC max. | 8mA @ 24V DC max. |
| 內部電壓降 | 3.5V max. | 3.5V max. | 1.5V max. | 1.5V max. |
| 洩漏電流 | - | 0.1mA(40uA) max. | 0.01mA max. | 0.01mA max. |
| 指示燈顏色 | 紅色LED | 紅色LED | 紅色LED | 紅色LED |
| 電線 | Φ 3.2, 2C, PVC | Φ 3.2, 2C, PVC | Φ 3.2, 3C, PVC | Φ 3.2, 3C, PVC |
| 最大切換工作頻率 | 200Hz | 1000Hz | 1000Hz | 1000Hz |
| 感應磁場強度(註2) | 70高斯 | 60高斯 | 60高斯 | 60高斯 |
| 使用溫度範圍 | -10~70℃ | -10~70℃ | -10~70℃ | -10~70℃ |
| 耐衝擊(註3) | 30G | 50G | 50G | 50G |
| 抗震動(註4) | 9G | 9G | 9G | 9G |
| 保護構造等級 | IEC 60529 IP67 | IEC 60529 IP67 | IEC 60529 IP67 | IEC 60529 IP67 |
| 保護迴路(註5) | 1 | 2,3,4 | 2,3,4 | 2,3,4 |
註1:不可超過接點容量(P=Vxl).
註2:量測使用之標準磁石:Φ15.5 x Φ8 x 5t (異方性橡膠磁石)
註3:正弦波/X、Y、Z 3軸向/每一軸向3回/每一回時間11ms.
註4:複振幅1.5mm/10Hz-55Hz-10Hz掃頻，持續1分鐘/每次X、Y、Z軸向操作1小時
註5:1=無；2=軸出短路保護；3=電源逆接保護；4=突波吸收保護
